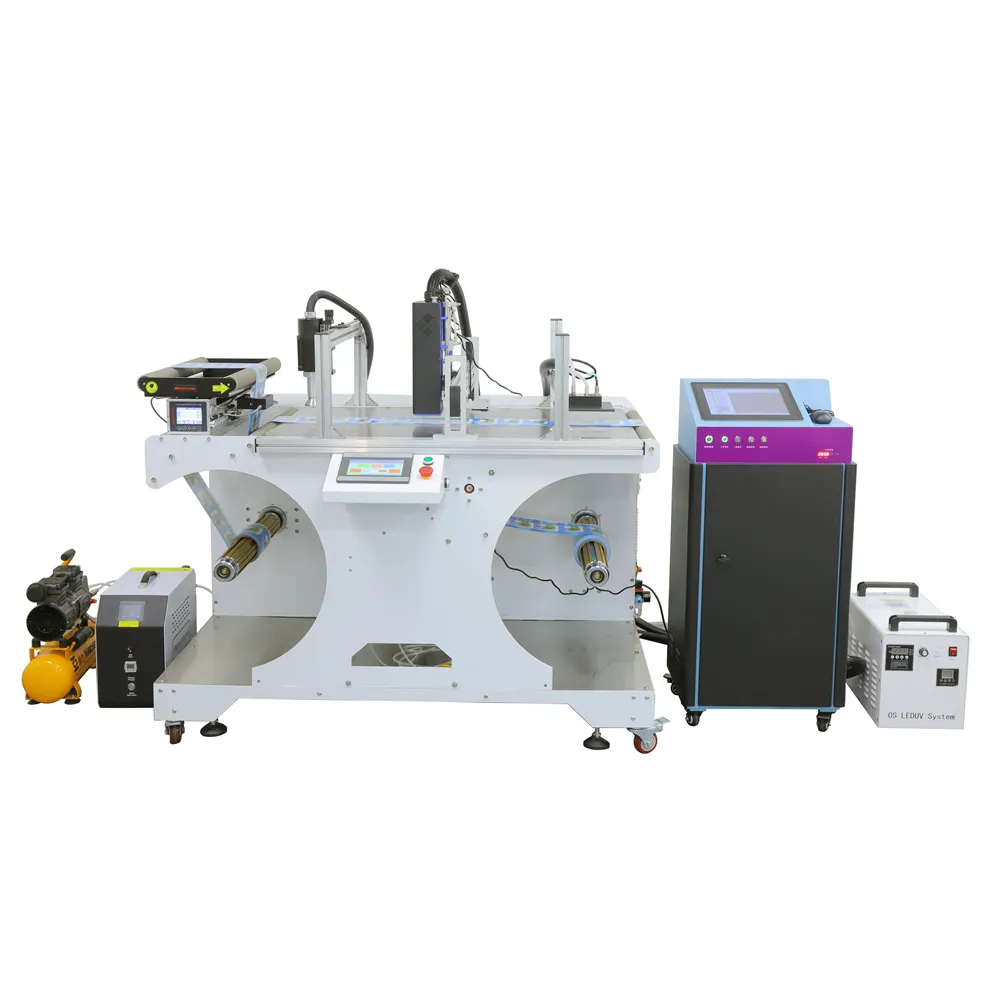

ระบบรีวินด์และพิมพ์รหัสแบบบูรณาการความเร็วสูงพิเศษ

ด้วยการผสานเครื่องม้วนกลับความเร็วสูงกับระบบพิมพ์ PIJ (ระบบพิมพ์อิงค์เจ็ตแบบเพียโซอิเล็กทริก) เราได้พัฒนา “เครื่องพิมพ์อิงค์เจ็ตอัจฉริยะและเครื่องม้วนกลับแบบออลอินวัน” ระบบนี้ได้รับการออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีปริมาณการผลิตสูง โดยแพลตฟอร์มที่ทันสมัยนี้ผสานรวมกระบวนการม้วนกลับ การปรับแนว การรักษาพื้นผิวด้วยพลาสมา การพิมพ์อิงค์เจ็ทความละเอียดสูง การอบแห้งด้วย UV และการเก็บฉลากอัตโนมัติเข้าไว้ในกระบวนการทำงานเดียวที่มีความเสถียรสูง.

ด้านเทคนิคหลัก

วิศวกรรมความแม่นยำและระบบควบคุม

ส่วนหลักของระบบคือหน่วยม้วนกลับที่ทนทาน ซึ่งควบคุมโดย PLC ประสิทธิภาพสูง และหน้าจอสี 7 นิ้ว HMI ที่ใช้งานง่าย สถาปัตยกรรมการควบคุมขั้นสูงนี้ช่วยให้จัดการแรงตึงได้อย่างแม่นยำและควบคุมความเร็วแบบซิงโครไนซ์ คุณสมบัติป้องกันการคลายตัวที่สำคัญจะทำงานเมื่อระบบหยุด เพื่อรักษาความสมบูรณ์ของวัสดุและป้องกันการสูญเสียวัสดุ ระบบนี้รองรับความกว้างของฉลาก 600 มม. และมีความเร็วทางกลสูงสุด 180 เมตรต่อนาที.

ประสิทธิภาพที่แม่นยำ

ด้วยความแม่นยำในการจัดตำแหน่งซ้ำที่ ±0.05 มม. จึงรับประกันว่าทุกพาเลทจะถูกจัดวางให้ตรงกันอย่างสมบูรณ์ ซึ่งช่วยเพิ่มความมั่นคงระหว่างการขนส่ง.

ความแม่นยำและความยึดติดที่ยอดเยี่ยม

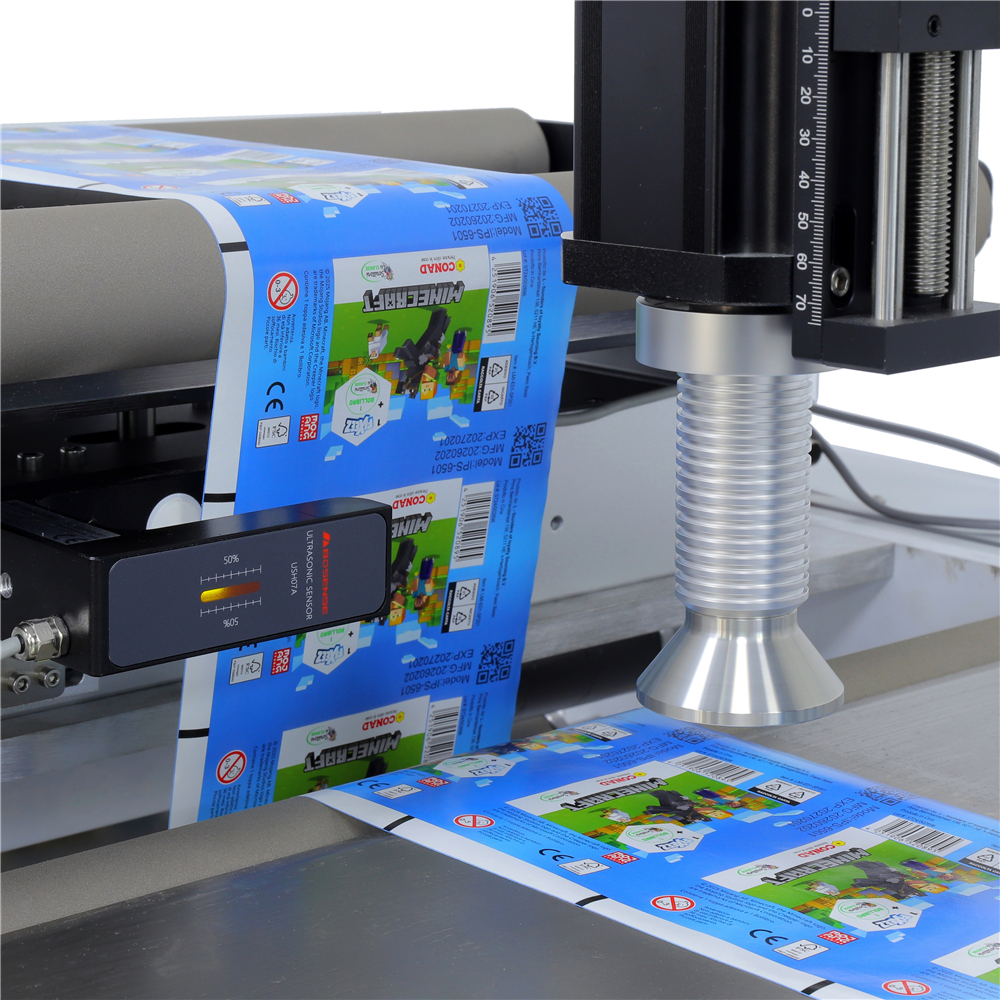

เพื่อรักษาคุณภาพที่สมบูรณ์แบบในความเร็วสูง ระบบนี้ใช้โมดูลการปรับตำแหน่งอัตโนมัติ โดยใช้เซ็นเซอร์โฟโตอิเล็กทริกความแม่นยำสูงเพื่อตรวจสอบตำแหน่งของฉลากด้วยความแม่นยำ ±1 มม. หากตรวจพบความเบี่ยงเบน ระบบจะปรับตำแหน่งเว็บใหม่โดยอัตโนมัติแบบเรียลไทม์ เพื่อรับประกันความทนทานระดับอุตสาหกรรม เครื่องรักษาพื้นผิวด้วยพลาสมาที่ติดตั้งในระบบจะเตรียมพื้นผิววัสดุให้พร้อมใช้งาน ทำให้หมึกติดแน่นสมบูรณ์แบบ แม้บนวัสดุที่ท้าทายหรือวัสดุที่ไม่ดูดซับ.

การพิมพ์ความละเอียดสูง ความเร็วสูง

ระบบนี้ใช้เครื่องพิมพ์ IPS-6501 PIJ ของเรา ซึ่งให้ผลการพิมพ์ที่มีความละเอียดสูงมากด้วยความเร็วที่น่าทึ่ง ในขณะที่เครื่องม้วนกลับทำงานด้วยความเร็ว 180 เมตรต่อนาที เครื่องพิมพ์ IPS-6501 สามารถพิมพ์ได้เร็วถึง 380 เมตรต่อนาที ขึ้นอยู่กับวัสดุพิมพ์ ทันทีหลังจากขั้นตอนการพิมพ์ ระบบการอบแห้ง UV ที่มีประสิทธิภาพสูงจะอบแห้งหมึกภายในเวลาไม่ถึง 0.2 วินาที ทำให้สามารถเก็บฉลากได้ทันทีโดยไม่เกิดรอยเปื้อน.

การพิมพ์ความละเอียดสูง ความเร็วสูง

ระบบนี้ใช้เครื่องพิมพ์ IPS-6501 PIJ ของเรา ซึ่งให้ผลการพิมพ์ที่มีความละเอียดสูงมากด้วยความเร็วที่น่าทึ่ง ในขณะที่เครื่องม้วนกลับทำงานด้วยความเร็ว 180 เมตรต่อนาที เครื่องพิมพ์ IPS-6501 สามารถพิมพ์ได้เร็วถึง 380 เมตรต่อนาที ขึ้นอยู่กับวัสดุพิมพ์ ทันทีหลังจากขั้นตอนการพิมพ์ ระบบการอบแห้ง UV ที่มีประสิทธิภาพสูงจะอบแห้งหมึกภายในเวลาไม่ถึง 0.2 วินาที ทำให้สามารถเก็บฉลากได้ทันทีโดยไม่เกิดรอยเปื้อน.

ใช้งานได้หลากหลาย และพร้อมรับมือกับอนาคต

ระบบนี้ได้รับการออกแบบเพื่อความยืดหยุ่นในการดำเนินงาน โดยช่วยให้สามารถเปลี่ยนฉลากได้อย่างรวดเร็วและปรับหัวพิมพ์ได้อย่างง่ายดาย เพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย โซลูชันแบบบูรณาการนี้จึงเป็นตัวเลือกที่เหมาะที่สุดสำหรับผู้ผลิตที่ต้องการอัตราการผลิตที่รวดเร็วและความสามารถในการติดตามย้อนกลับที่ยอดเยี่ยม โดยไม่ต้องเสียความแม่นยำหรือประสิทธิภาพ แม้ในสภาพแวดล้อมการผลิตที่ท้าทายที่สุด.

การตั้งค่าอุปกรณ์:

ส่วนประกอบ	คำอธิบายทางเทคนิค
เครื่องม้วนกลับ	ควบคุมโดยเครื่อง PLC ที่มีประสิทธิภาพสูง พร้อมหน้าจอสัมผัสสี 7 นิ้ว HMI; มีคุณสมบัติการควบคุมแรงตึงคงที่ การปรับความเร็วที่เสถียร และฟังก์ชันป้องกันการคลายตัวขณะหยุดเครื่อง.

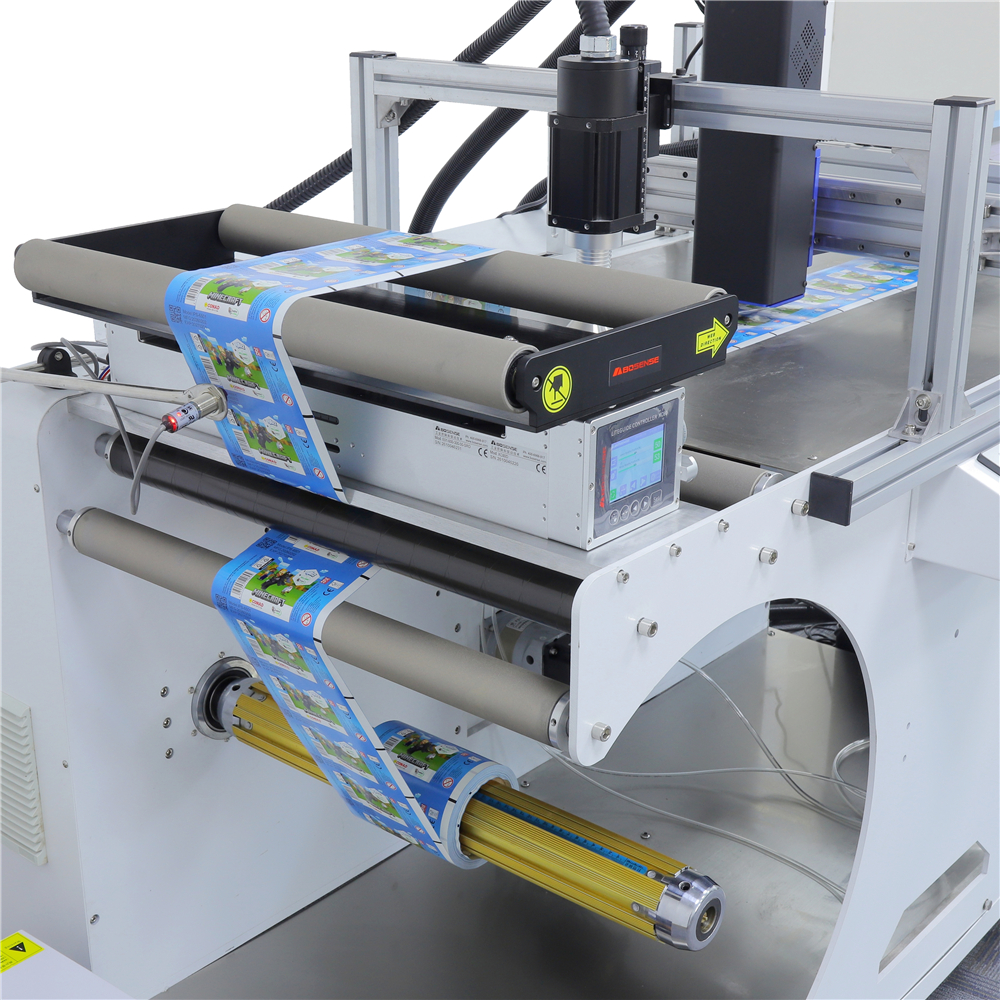

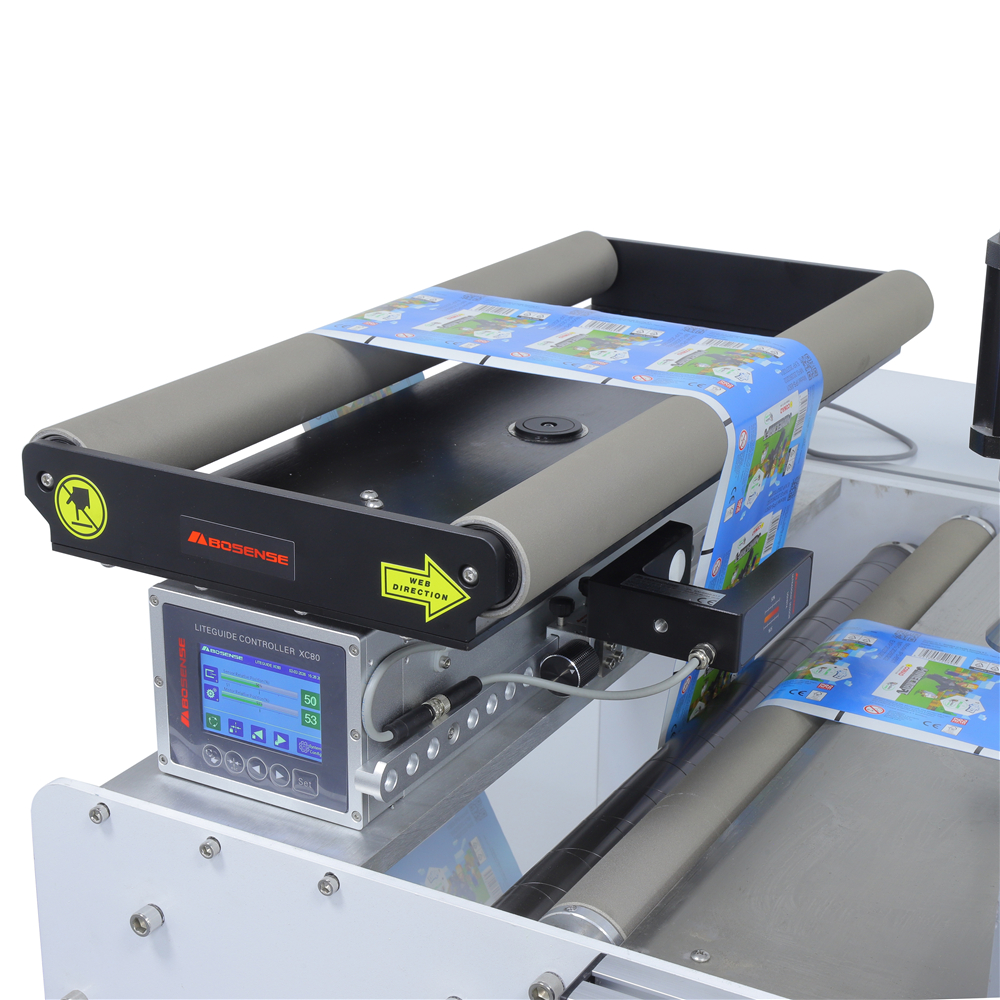

ระบบนำทางเว็บ	ระบบควบคุมตำแหน่งขอบแบบกรอบที่มีความแม่นยำสูง; ใช้เซ็นเซอร์แสงเพื่อความแม่นยำในการปรับแก้ ±1 มม.
การรักษาด้วยพลาสมา	เตรียมพื้นผิววัสดุรองรับเพื่อสร้างพื้นฐานทางกายภาพและเคมีที่เหมาะสมที่สุดสำหรับการยึดติดของหมึก.
ระบบรหัส PIJ	ติดตั้งหัวเพียโซอิเล็กทริกแบบอุตสาหกรรม ที่รองรับความละเอียดแนวตั้ง 600 DPI และความละเอียดแนวนอนที่ปรับได้ตั้งแต่ 120–2400 DPI.

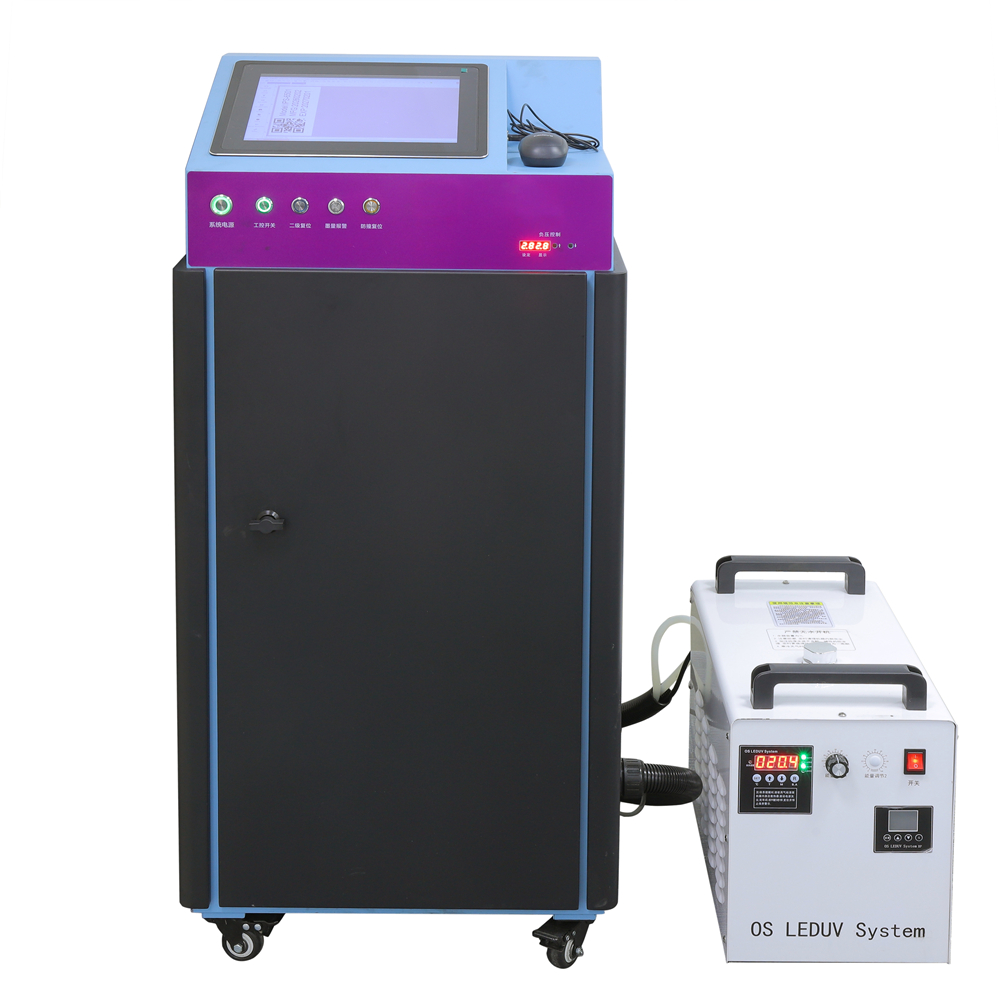

ระบบการบ่ม	หลอดไฟอบแห้งแบบบูรณาการ UV ที่ออกแบบมาเพื่อประสิทธิภาพ “แห้งทันที” เพื่อรองรับกระบวนการผลิตความเร็วสูง.
การควบคุมความตึง	ทั้งหน่วยคลายม้วนและหน่วยม้วนกลับล้วนใช้ระบบควบคุมแรงตึงคงที่ เพื่อรับประกันการขนส่งวัสดุอย่างราบรื่น.

สถาปัตยกรรมระบบแบบบูรณาการ

การบูรณาการอุปกรณ์ฮาร์ดแวร์

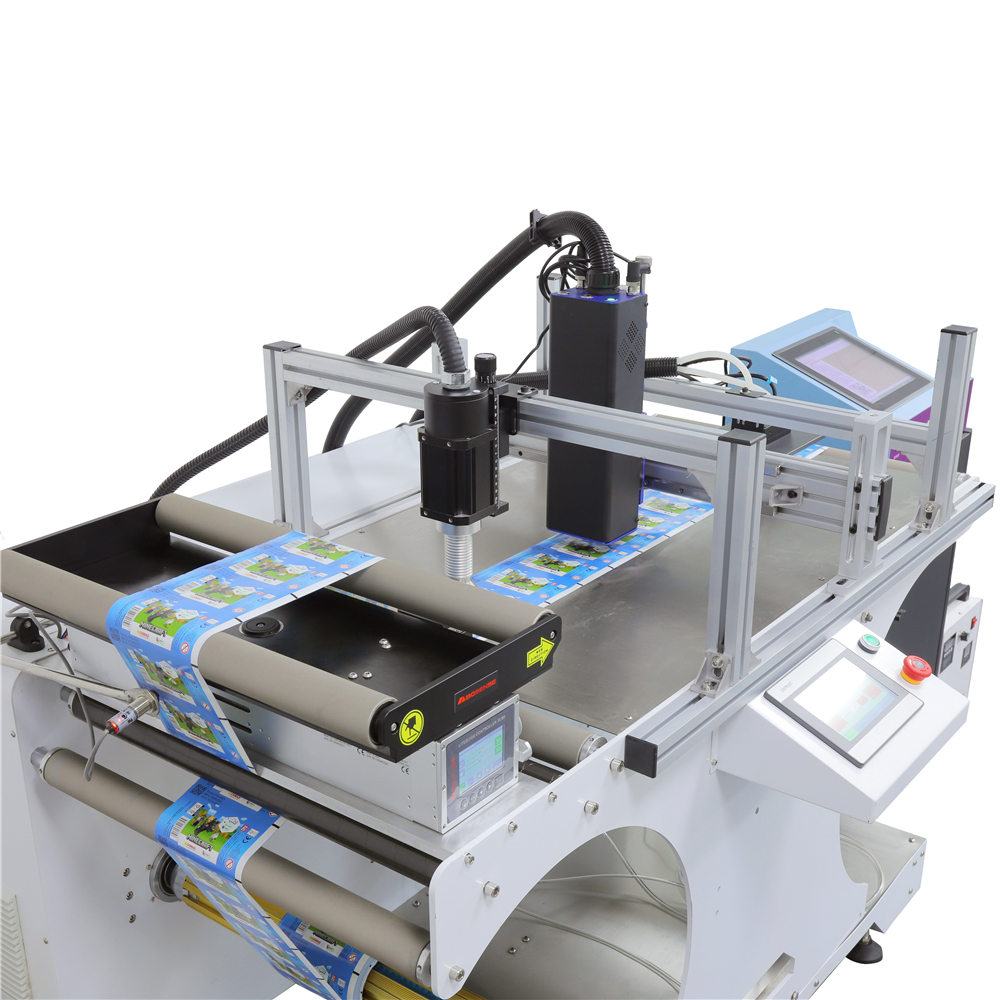

โครงสร้างทางกล: การออกแบบแบบโมดูลาร์ โดยระบบการพิมพ์ถูกติดตั้งอย่างยุทธศาสตร์ระหว่างส่วนดึงและส่วนม้วนกลับของเครื่อง.
การซิงโครไนซ์ที่แม่นยำ: เอนโคเดอร์ความละเอียดสูงและเซ็นเซอร์เครื่องหมายสีจะตรวจจับตำแหน่งของวัสดุเพื่อสั่งการพิมพ์อย่างแม่นยำ.
ลำดับขั้นตอน: การรักษาด้วยพลาสมาจะดำเนินการก่อนเพื่อเตรียมพื้นผิว ตามด้วยการพิมพ์ด้วยเครื่องพิมพ์อิงค์เจ็ทและการอบด้วย UV ทันทีหลังจากนั้น.

ซอฟต์แวร์และระบบควบคุม

ระบบควบคุมแบบรวมศูนย์: ระบบควบคุมที่ใช้ชิป PLC พร้อมหน้าจอสัมผัสที่ใช้งานง่าย.
ซอฟต์แวร์พิมพ์ขั้นสูง: ซอฟต์แวร์แก้ไขข้อมูลแบบแปรผันระดับมืออาชีพ ที่สนับสนุนการพัฒนาตามความต้องการสำหรับแอปพลิเคชันเฉพาะทาง.
มาพร้อมอินเทอร์เฟซเครือข่าย USB และ TCP/IP เพื่อการส่งข้อมูลอย่างราบรื่น.

ตัวอย่างสถานการณ์การใช้งานทั่วไป

การพิมพ์รหัสบนฉลากหลังการพิมพ์: การเพิ่มรหัส QR แบบแปรผัน รหัสป้องกันการปลอมแปลง และวันที่ระหว่างกระบวนการม้วนใหม่ รองรับบาร์โค้ด GS1, 1D และ 2D.
ข้อมูลเกี่ยวกับบรรจุภัณฑ์แบบยืดหยุ่น: การพิมพ์หมายเลขล็อตและรหัสติดตามบนวัสดุฟิล์ม โดยหมึก UV แห้งทันทีเพื่อหลีกเลี่ยงการส่งผลกระทบต่อกระบวนการผลิตในขั้นตอนต่อไป.
การพิมพ์แบบม้วนขนาดใหญ่: สำหรับวัสดุที่มีความกว้างมาก ระบบนี้ใช้เทคโนโลยีการพิมพ์แบบหลายหัวและระบบนำทางที่มีความแม่นยำสูง เพื่อพิมพ์รหัสในบริเวณกว้างหรือหลายจุด.

ข้อดีของโซลูชัน

ประสิทธิภาพอเนกประสงค์: แพลตฟอร์มเดียวสามารถจัดการกระบวนการม้วนกลับ การนำทาง การรักษาด้วยพลาสมา การพิมพ์ และการอบแห้ง ซึ่งช่วยลดการลงทุนในอุปกรณ์ได้อย่างมีนัยสำคัญ.
ผลลัพธ์ที่มีความแม่นยำสูง: การปรับแนวให้ถูกต้องในขอบเขต ±1 มม. ร่วมกับคุณภาพการพิมพ์แบบอิงค์เจ็ทระดับสูง ทำให้คุณภาพบาร์โค้ดถึงระดับ A หรือสูงกว่า.
เพิ่มประสิทธิภาพการผลิต: ลดการขนส่งและขนถ่ายวัสดุ ซึ่งช่วยลดค่าใช้จ่ายด้านแรงงาน พร้อมทั้งเพิ่มปริมาณการผลิตให้สูงสุด.
ความสามารถในการติดตามอย่างครบถ้วน: รองรับฐานข้อมูลตัวแปรขนาดใหญ่และการพิมพ์ข้อมูลแบบไดนามิกในเวลาจริง เพื่อตอบสนองข้อกำหนด “หนึ่งสินค้า หนึ่งรหัส”.
